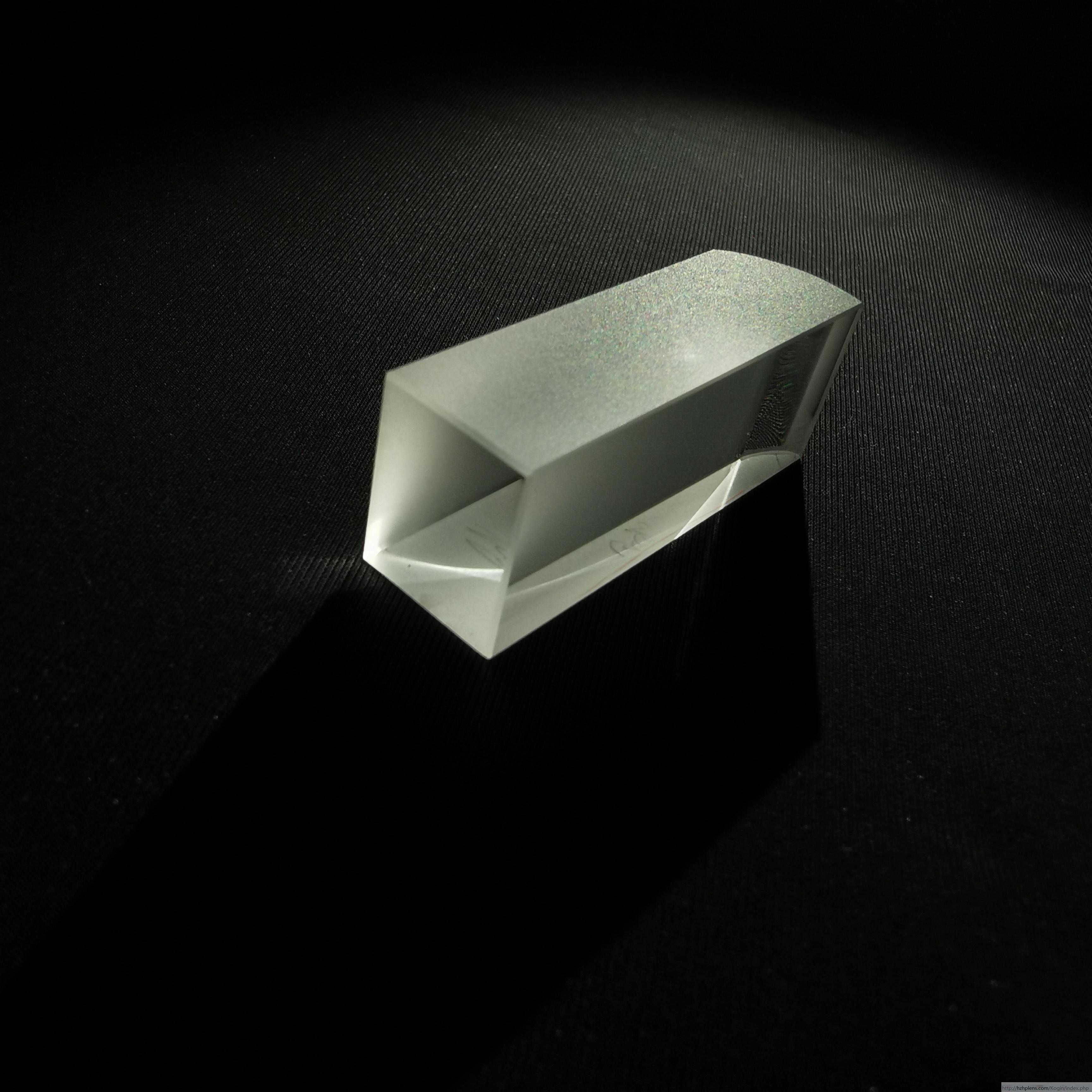

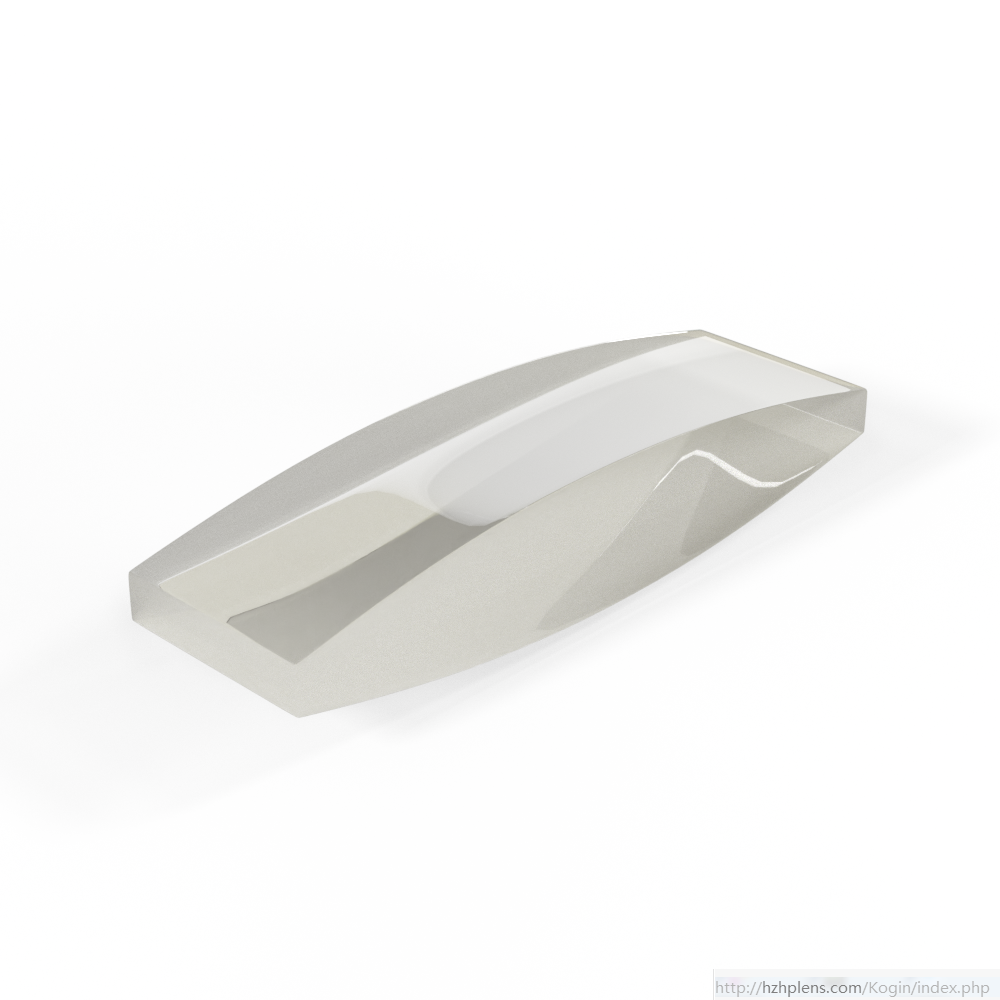

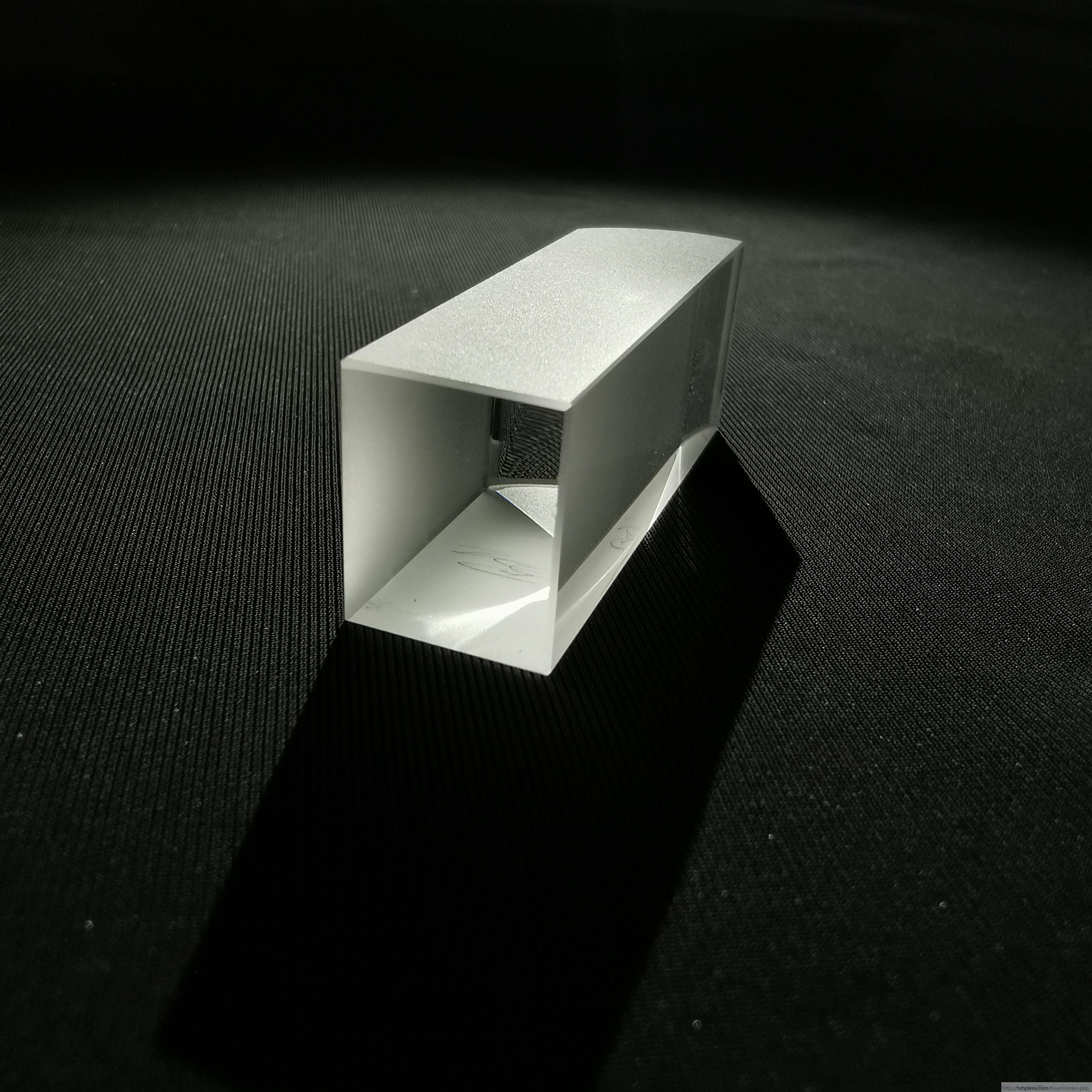

平凸柱透鏡
平凸柱面鏡3
- 直徑:3毫米- 200毫米±0.1毫米
- 中心厚度公差:±0.05mm
- 鏡頭對準誤差:≤3min
- 表面精度:工位/ 8 @
- 產品描述: 平凸柱面透鏡成線狀像，用于僅需控制光束的一個方向的尺寸。此透鏡的材料為BK7，所以不適用于紫外波長。 與球面透鏡相比，柱面透鏡的制造難度更高。要合理選擇材料(紋理，氣泡，雜質，均勻性)，注意影響散亂的因素(劃傷，凹痕，光澤)，高質量研磨?？梢苑譃闆]鍍膜和鍍了可見光帶域的防反射多層膜透鏡。透鏡的設計波長為546.1nm(綠色汞譜線的e線)。由于焦距隨波長變化，所以被用于其它波長時，其焦距也隨之變化。
產品信息
|
材質 |
K9, BK7, FS, UVFS, CaF?, ZnSe |
| 直徑 | 5-300 mm |
| 尺寸偏差 |
±0.05 mm |
| 中心厚度偏差 | ±0.05 mm |
| 角度誤差 |
<3 arc min |
| 面形精度 |
λ/4@ 633nm or λ/10@633nm |
|
表面質量(S/D) |
60/40 or 20/10 |
| 有效口徑 | 90% |
|
倒邊 |
<0.2*45° |
| 鍍膜 | 定制 |
